Silo sur pieds avec trémie

Les silos sur pieds avec trémie de Symaga peuvent être utilisées pour l´entreposage de produits dans des domaines aussi divers que les brasseries, les aliments pour animaux, les installations portuaires, les meuneries, les fabriques de bioéthanol, les séchoirs, les minoteries ainsi que pour le stockage de matières premières pour l´industrie du plastique et des biocarburants.

MATIÈRES PREMIÈRES: Nous fabriquons en acier ondulé galvanisé avec le revêtement Z 600g/m² dans le cylindre et ZM310 g/m² pour le toit, offrant une durée de vie du silo de quasiment le double que celles d´autres fabricants.

GAMME DE PRODUITS DIVERSIFIÉE: Ces trémies sont disponibles avec des angles de 45°, 60° et 66° avec différentes capacités, de 5 m³ à 2649 m³.

CALCUL DE STRUCTURE: Le calcul des silos s´ajuste à différentes normes telles que ANSI-ASAE EP 433 2033 et l´Eurocode, EUROCODE EN – 1991-4, ou dans quelque autre norme requise. Fiche technique. Règlements et calculs

Les trémies, selon leur hauteur et volume, sont munies d´un anneau de compression galvanisé par immersion à chaud et soudées des deux côtés, les dotant ainsi d´une qualité structurelle supérieure et simplifiant à la fois leur montage.

COMPOSANTS DU SILO:

Le toit avec une inclinaison de 30º

Imagen

Est composé par des segments en forme de trapèze. La géométrie spéciale de la forme du toit et les plis longitudinaux donnent une meilleure résistance et herméticité. Selon le diamètre du silo et des charges sur le toit le silo est fourni avec ou sans structure.

Fiche technique: Toit

Fiche technique: Section de Toit

Fiche technique: Renfort ondulè

Fiche technique: Renfort de toit

Fiche technique: Structure

Fiche technique: Colliers et couvercle de toit

Le cylindre

Imagen

Est formé par une virole et ses renforts et se fabrique en acier structurel S350 GD Z600 galvanisé en continu (Sendzimir).

Fiche technique: Cylindre

Fiche technique: Virole

Fiche technique: Renfort

Anneau de compression

Imagen

Ils sont inclus sur les trémies selon les modèles. Ils sont galvanisés par immersion à chaud et soudés des deux côtés pour éviter les infiltrations.

Fiche technique: Anneux de vent

Structure inférieure

Imagen

Les structures de support de nos silos sont en acier structurel galvanisé à chaud.

Fiche technique: Structure

Trémie

Imagen

Les trémies sont formées de segments en acier structurel S350 GD-Z600 et peuvent être conçues avec des angles de 45º, 60º ou 66º.

Fiche technique: Trémie

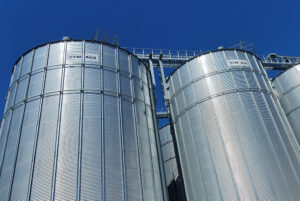

Anneaux de vent

Ils sont conçus pour augmenter la rigidité et éviter les déformations face aux forces du vent et viennent en renfort à l´intérieur du silo. Leur qualité est E220 Z275 MAC (EN 10305-3:2011).

Fiche technique: Anneux de vent

Echelons sur le toit

Imagen

Ce sont des marches au profil angulaire qui permettent l´accès entre la bouche de déchargement et la porte d´inspection.

Fiche technique: Echelons sur le toit

Porte d´inspection

Elle sert à la supervision du contenu et de l´état du grain ainsi qu´à d´éventuels traitements chimiques.

Fiche technique: Porte d´inspection

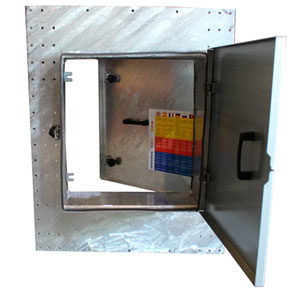

Porte d´accès

Située sur le cylindre elle permet l´accès à l´intérieur du silo. Nous offrons 2 dimensions: 600*700 et 530*700.

Nouveau système de verrouillage avec 3 vis de pression. Mousse pour augmenter l’étanchéité.

Installation facile Ouverture prédéfinie, évitant les travaux sur site.

Fiche technique: Porte d´accès

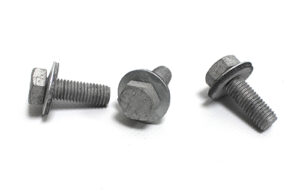

Les vis et boulons

Utilisés sont de qualité 8.8 et 10.9. Les écrous sont de qualité 8 et les rondelles sont en tôle unies d´un joint en néoprène, lesquels garantissent l´étanchéité. Nous fournissons la visserie pré-assemblé et galvanisés à chaud (70-85 microns de zinc), garantissant ainsi une durée de vie supérieure à celle d´autres fabricants.

Fiche technique: Visserie

Mastic butylique

Masa butílica

Le mastic est fourni préformé garantissant un scellement optimum.

SILOS SUR PIEDS AVEC TRÉMIES
