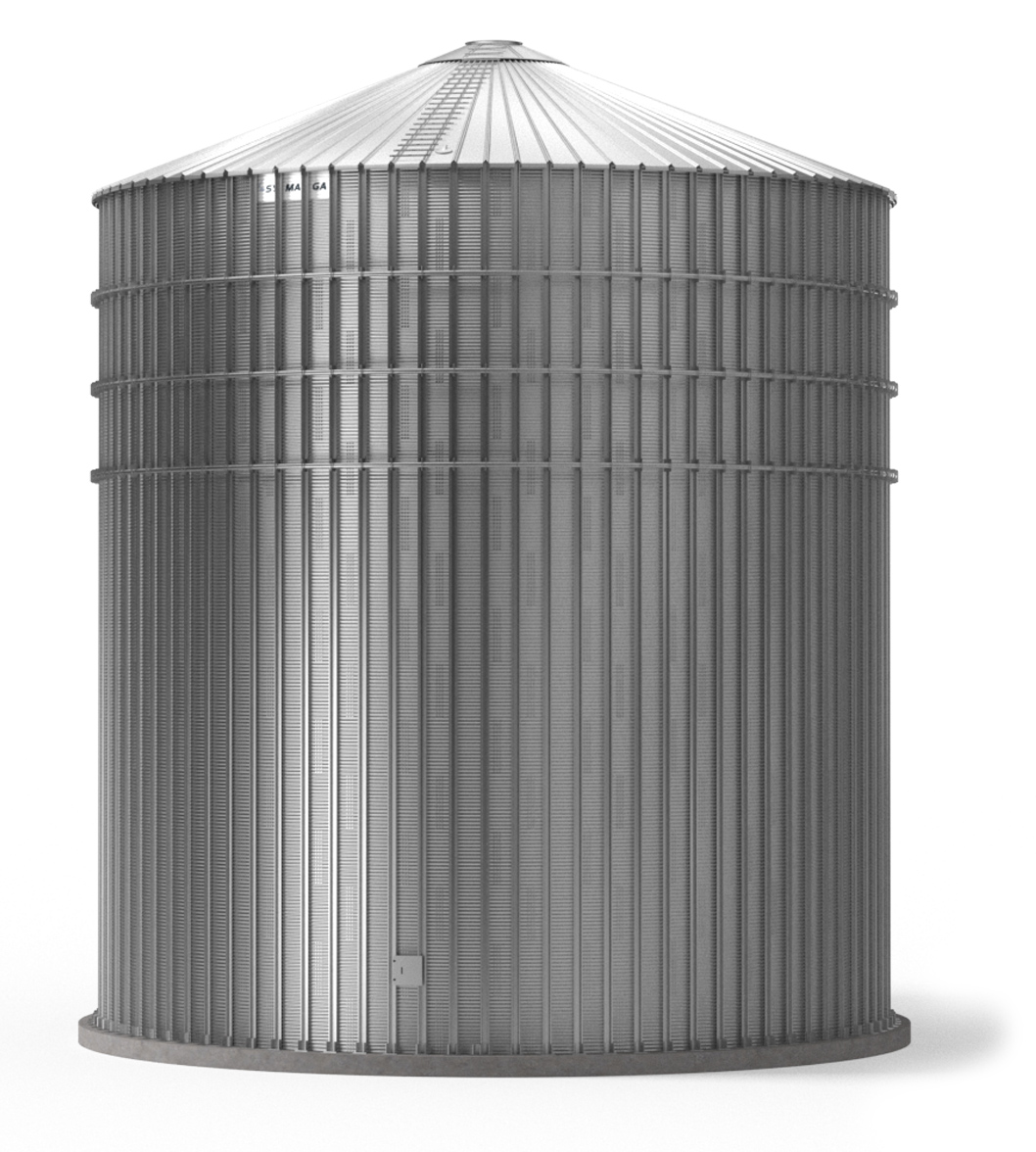

СИЛОС С ПЛОСКИМ ДНОМ

Наши металлические силосы с плоским и коническим бетонным основанием являются эффективным решением для долгосрочного хранения больших объемов зерна.

Мы предлагаем широкий выбор моделей и аксессуаров, что позволяет применять их в различных отраслях, таких как солодовенные заводы, комбикормовые заводы, портовые терминалы, мельницы, заводы по производству биоэтанола, сушилки, мукомольные заводы, производство пластика и биомассы.

Рисовая мельница

Панама

Маслоэкстрактор

Украина

Комбикормовый завод

Германия

Солодовенный завод

Испания

Сушилка

Кения

Продовольственная безопасность

Бангладеш

Портовый терминал

Портовый терминал

Кладовщик

Украина

Previous slide
Next slide

Диаметры

т 3,00 до 32,08 м

Объем

от 5 м³ до 25 000 м³

Гарантированная сталь

S450 GD с покрытием Z600 г/м² на цилиндре и S280GD ZM310 г/м² на крыше.

Структурные расчеты в различных стандартах

ANSI - ASAE EP 433 2033, Eurocode EUROCODE EN - 1991-4 или в любом другом требуемом стандарте.

Комплектующие силоса

Крыша//

Гибкость и максимальная устойчивость

Трапециевидный сектор

sector-de-techo-silos-symaga
Материал

Сталь

S280GD. в соответствии с EN 10346:2015
Оцинковка.
ZM310 в соответствии с EN 10346:2015
Предел прочности на разрыв
360 N/mm2
Предел текучести
280 N/mm2
Толщина.
e= 0.8

Конструкция и технические характеристики



Потолочная решетка. Специальная конструкция Symaga для улучшения отвода воды.

Продольные складки для повышения жесткости.

Предварительно просверленный сектор для аэрационных форсунок.

Усиление волны крыши для повышения прочности при необходимости.

СТРУКТУРА КРЫШИ

estructura-de-techo-silos-symaga
Материал
Сталь
S280GD или S350GD Z600 согласно EN 1 0346:2015
Оцинковка
Z600 в соответствии с EN 10346:2015
Предел прочности на разрыв
360 / 420 Н/мм2
Предел текучести
280 / 350 Н/мм2.*
Толщина
e= 2 - 3,5 мм
Дизайн и технические характеристики

Профиль: SIGMA

От Ø 1070-3208 и/или более высокие, чем стандартные, потолочные нагрузки.

Технические данные >

ВОРОТНИК И КРЫША:

collar-y-tapa-de-techo-silos-symaga
Материал
ВОРОТНИК КРЫШИ
Сталь
Оцинкованная S275 JR в соответствии с EN 10025-2:2020
Гальванизация
HDG в соответствии с EN ISO 1461:2023
Профиль
Изогнутая форма «Z»
Толщина
e= 3mm
ФАЛДОН.
Сталь
Оцинкованный S280 GD согласно EN 10346:2015
Гальванизация
Z600 в соответствии с EN 10346:2015
Толщина
e= 2mm
ПОРТ ЗАГРУЗКИ
Сталь
Оцинкованная S275 JR в соответствии с EN 10025-2:2020
Гальванизация
HDG в соответствии с EN ISO 1461:2023
Толщина
e= 3 и 5 мм
КРЫШКА ДЛЯ РАЗГРУЗОЧНОЙ ГОРЛОВИНЫ
Сталь
Оцинкованный S280 GD согласно EN 10346:2015
Гальванизация
Z600 в соответствии с EN 10346:2015
Толщина
e= 3 и 5 мм
Конструкция и технические характеристики

Воротник крыши:Круглая конструкция для объединения и поддержки балок и секторов крыши.

Юбка: Круглый сектор, опирающийся на воротник крыши, на котором закреплена грузовая горловина.

Загрузочная горловина: Фигурная пластина, опирающаяся на юбку и на которую опирается крыша. Размеры: 800 мм (силосы 4.60 : 16.80) и 1050 мм (силосы 17.57 : 19.86).

Крышка загрузочной горловины: квадратная пластина, закрепленная на загрузочной горловине для закрытия силоса, на которой размещены системы загрузки.

Технический лист >

ЦИЛИНДР//

Долговечность и сокращение времени сборки

VIROLAS:

virolas-silo-symaga
Материал
Сталь
S450GD в соответствии с EN 10346:2015
Гальванизация
Z600 в соответствии с EN 10346:2015
Разрывная нагрузка
510 Н/мм2
Предел упругости
450 Н/мм2
Толщина
e= 0,82 - 4 мм
Дизайн и технические характеристики

Волнистость: 76×14 мм

Полезная высота: 1140 мм

Полезная длина: 2400 мм

Гарантирует правильный поток и качество конструкции.

Технический лист >

РЕИНФОРСМЕНТ:

refuerzo-silos-symaga
Материал
Сталь
S450GD в соответствии с EN 10346:2015
Гальванизация
Z600 в соответствии с EN 10346:2015
Разрывная нагрузка
510 Н/мм2
Предел упругости
450 Н/мм2
Толщина
e= 1,5 - 4 мм
Дизайн и технические характеристики

Омега-профили:Специальная конструкция для восприятия вертикальной нагрузки.

Перфорация: Через каждые 76 мм.

Тип UPN со сталью S355JR+HAG, для больших нагрузок.

Технический лист >

ДРУГИЕ СТАНДАРТНЫЕ КОМПОНЕНТЫ//

Оцинкованная труба.

Материал. Сталь E220 в соответствии с EN ISO 10219:2016

Оцинковка Z275 в соответствии с EN 10346:2015

Толщина e=2 мм или e=4 мм

Конструкция и характеристики.

Ø= 60 мм L= 6000 мм


Зажим и Опора

Сталь S280GD в соответствии с EN 10346:2015

Толщина. Зажим e=2 мм и кронштейн e=3 мм

Материал.

S280 GD в соответствии с EN 10346:2015

§ Оцинковка Z600 в соответствии с EN 10346:2015.

§ Толщина e=3 мм.

Конструкция и характеристики.

Перфорированные в различных положениях

Угол 40×40

 Длина 1100 мм

МАТЕРИАЛ:

Сталь: S 280 GD, в соответствии с EN 10346:2015

Оцинковка: Z600 в соответствии с EN 10346:2015

КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ:

Ø 400 мм

Нажимной замок уплотняет дверь

Паспорт >

МАТЕРИАЛ:

Сталь: S275JR в соответствии с EN 10025-2:202

Оцинкованная: HDG в соответствии с EN ISO 1461:2023

КОНСТРУКЦИЯ И ОСОБЕННОСТИ:

Доступ к внутренней части бункера.

Два размера: 600×700 мм и 530×700 мм.

Закрытие: 4 прижимных винта (2 внешних и 2 внутренних) и пена.

Предварительно просверленная ферула: позволяет избежать работы на стройплощадке.

Технический лист >

МАТЕРИАЛ:

Горячее цинкование (M 10: 70-85 и M8 50-80 микрон цинка) EN ISO 1461:2023

Дополнительная прочность и дополнительная защита от коррозии.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ:

Поставка: в собранном виде

Качество: 8.8 и 10.9

Предварительно собранная шайба позволяет избежать работы на месте.

Технические данные >

Поставляется с двойным шнуром для обеспечения оптимальной герметичности.

Технические данные >

Aксессуары

ВЫБЕРИТЕ НАИБОЛЕЕ ЭФФЕКТИВНЫЙ СИЛОС
