SILO TOLVA
Nuestros silos con tolva son la opción óptima para el almacenamiento y descarga de grano por gravedad.
Esenciales en sectores como plantas cerveceras, fábricas de pienso, instalaciones portuarias, molinerías, bioetanol, oleaginosas, secaderos, harineras, así como almacenamiento de materias primas para la industria del plástico y biocombustibles.
Diámetros
Desde 3 a 12,23 m
Capacidades
Desde 5 m³
hasta 2.922 m³
Acero garantizado
S450 GD con recubrimiento Z600g/m² en el cilindro y ZM310 g/m² en el techo
Cálculo estructura
En diferentes normativas: ANSI - ASAE EP 433 2033, Eurocódigo EUROCODE EN - 1991-4 ó en cualquier norma requerida
COMPONENTES DE SERIE
TECHOS//
Flexibilidad y máxima resistencia
SECTOR TRAPEZOIDAL:
| Material | |
|---|---|
|
Acero |
S280GD según EN 10346:2015 |
|
Galvanización |
ZM310 según EN 10346:2015 |
|
Carga de rotura |
360 N/mm2 |
|
Límite elástico |
280 N/mm2 |
|
Espesor |
e= 0.8 |
Diseño y Características técnicas
Greca de techo: Diseño especial Symaga para mejorar la evacuación de agua.
Pliegues longitudinales para mejorar la rigidez.
Sector pretroquelado para Toberas de aireación.
Refuerzo de onda techo para incrementar resistencia cuando se requiera.
Ficha técnica >
ESTRUCTURA DE TECHO:
| Material | |
|---|---|
|
Acero |
S280GD Z600- MAC o S350GD Z600 |
|
Galvanización |
Z600 según UNE-EN 10346:2015 |
|
Carga de rotura |
360/420 N/mm2 |
|
Límite elástico |
280/350 N/mm2* |
|
Espesor |
e= 2 a 3.5 mm |
Diseño y Características técnicas
Perfil: SIGMA
Desde Ø 1070-1223 y/o cargas techo mayores a la estándar.
Ficha técnica >
COLLAR Y TAPA DE TECHO:
| Material | |
|---|---|
|
COLLAR TECHO |
|
|
Acero |
Galvanizado S275 JR según EN 10025-2:2020 |
|
Galvanización |
HDG según EN ISO 1461:2023 |
|
Perfil |
“Z” conformado curvo |
|
Espesor |
e= 3mm |
|
FALDÓN |
|
|
Acero |
Galvanizado S280 GD según EN 10346:2015 |
|
Galvanización |
Z600 según EN 10346:2015 |
|
Espesor |
e= 2mm |
|
BOCA DE CARGA |
|
|
Acero |
Galvanizado S275 JR según EN 10025-2:2020 |
|
Galvanización |
HDG según EN ISO 1461:2023 |
|
Espesor |
e= 3 y 5 mm |
|
TAPA BOCA DE CARGA |
|
|
Acero |
Galvanizado S280 GD según EN 10346:2015 |
|
Galvanización |
Z600 según EN 10346:2015 |
|
Espesor |
e= 3 y 5 mm |
Diseño y Características técnicas
Collar de techo: Estructura circular para la unión y soporte de vigas y sectores de techo.
Faldón: Sector circular apoyado sobre el collar de techo y sobre el que se fija la boca de carga.
Boca de carga: Chapa conformada apoyada sobre el faldón y sobre la que se apoya la tapa de techo. Dimensiones: 800 mm (silos 4,60 : 16,80) y 1050 mm (silos 17,57 : 19,86).
Tapa boca de carga: Chapa cuadrada fijada a la boca de carga para cerrar el silo sobre la que se colocan los sistemas de carga.
Ficha técnica >
CILINDRO//
Fabricación precisa y Diseño eficiente
VIROLAS:
| Material | |
|---|---|
|
Acero |
S450GD EN 10346:2015 |
|
Galvanización |
Z600 EN 10346:2015 |
|
Carga de rotura |
510 N/mm2 |
|
Límite elástico |
450 N/mm2 |
|
Espesor |
e= 0,8 a 4 mm |
Diseño y Características técnicas
Ondulación: 76×14 mm
Altura útil: 1140 mm
Longitud útil: 2400 mm
Ficha técnica >
REFUERZO:
| Material | |
|---|---|
|
Acero |
S450GD EN 10346:2015 |
|
Galvanización |
Z600 EN 10346:2015 |
|
Carga de rotura |
510 N/mm2 |
|
Límite elástico |
450 N/mm2 |
|
Espesor |
e= 1,5 a 4 mm |
Diseño y Características técnicas
Perfiles omega: Diseño especial para soportar la carga vertical.
Perforaciones: Cada 76mm.
Ficha técnica >
ANILLO DE COMPRESIÓN//
*Doble anillo.
| Material | |
|---|---|
|
Perfiles |
UPN S275JR UNE-EN 10025-2:2020 |
|
Galvanización |
HDG EN ISO 1461:2023 |
|
Carga de rotura |
410-560 N/mm2 |
|
Límite elástico |
275 N/mm2 |
|
Espesor |
e= 5 mm a 20 mm |
Diseño y Características técnicas
Perfiles curvados
Soldado por ambos lados para evitar filtraciones
Ficha técnica >
TOLVA//
| Material | |
|---|---|
|
Sectores y refuerzos |
|
|
Acero |
S450GD UNE-EN 10346:2015 |
|
Galvanización |
Z600 UNE-EN 10346:2015 |
|
Carga de rotura |
510 N/mm2 |
|
Límite elástico |
450 N/mm2 |
|
Espesores |
e= 2 mm a 4 mm |
|
Boca de descarga |
S275 JR + HDG |
|
Espesores |
e= 3 mm |
Diseño y Características técnicas
Compuesto por sectores de tolva unidos entre sí, al cilindro y a la boca de descarga.
Inclinación de 45º, 60º y 66º.
Ficha técnica >
ESTRUCTURA INFERIOR//
| Material | |
|---|---|
|
Pilares |
HEB |
|
Arriostramiento |
Angulares “L” Acero galvanizado S275 JR EN 10025-2:2020 + HDG EN ISO 1461:2023 |
Diseño y Características técnicas
Formada por pilares y arriostramientos que soportan el cuerpo del silo.
Placas de anclaje en parte superior e inferior.
Ficha técnica >
OTROS COMPONENTES DE SERIE//

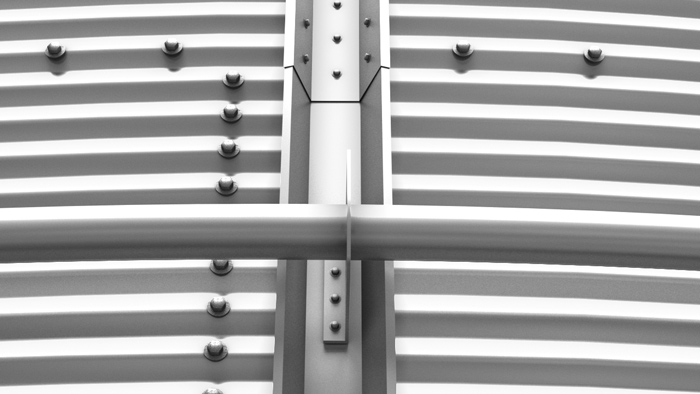

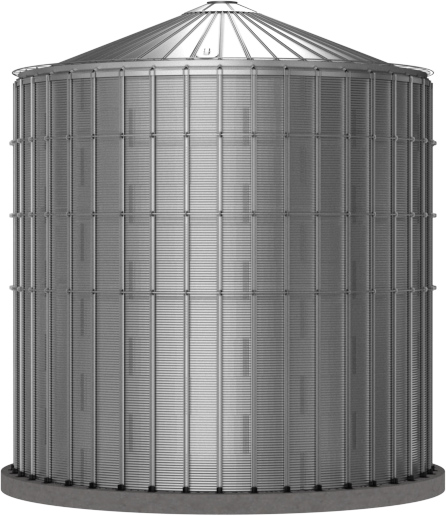

Tubo galvanizado
MATERIAL:
Acero: E220 según EN ISO 10219:2016
Galvanización: Z275 según EN 10346:2015
Espesor: e=2 mm
DISEÑO Y CARACTERÍSTICAS:
Ø= 60mm L= 6000mm
Ficha técnica >
Abrazadera y soporte
MATERIAL:
Acero: S280GD según EN 10346:2015
Espesor: abrazadera e=2mm, soporte e=3mm
Ficha técnica >
MATERIAL:
Acero: S280 GD EN 10346:2015
Galvanización: Z600 EN 10346:2015
Espesor: e= 3mm
DISEÑO Y CARACTERÍSTICAS:

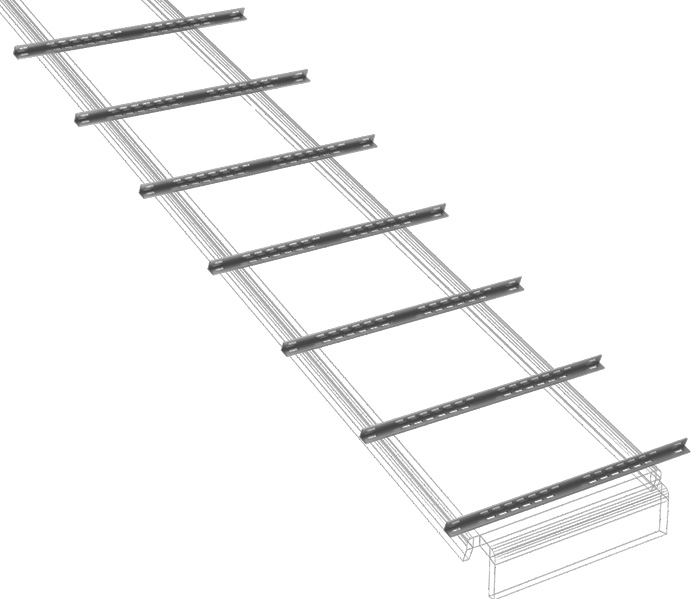

Punzado en distintas posiciones
Ángulo 40×40
Longitud 1100 mm
Ficha técnica >
MATERIAL:
Acero: S 280 GD EN 10346:2015
Galvanización: Z600 según EN 10346:2015
DISEÑO Y CARACTERÍSTICAS:

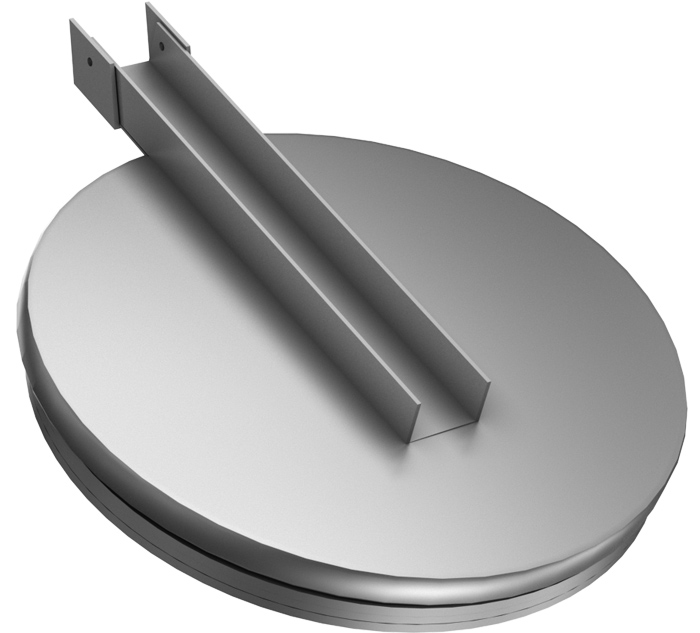

Ø 400 mm
Cierre de presión que sella la puerta
Ficha técnica >
MATERIAL:
Acero: S275JR UNE-EN 10346:2015
Galvanizado: HDG UNE-EN ISO 1461:2023
DISEÑO Y CARACTERÍSTICAS:

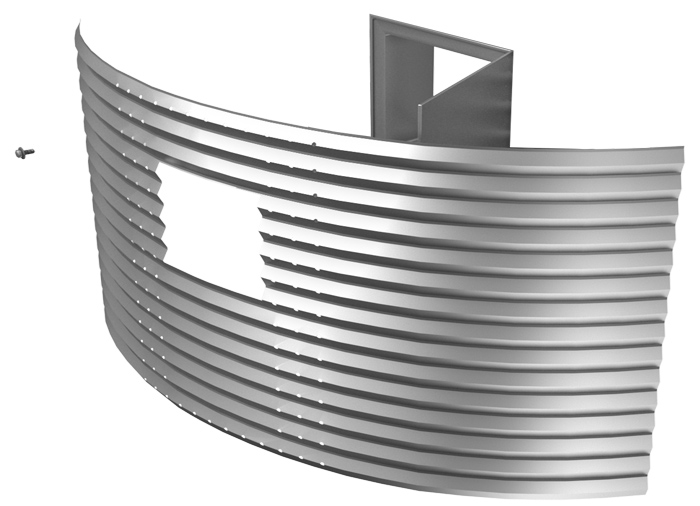

Acceso al interior del silo.
Tamaño: 600x700mm.
Cierre: 4 tornillos de presión (2 exteriores y 2 interiores) y foam
Virola pretroquelada: Evita trabajo en obra
Ficha técnica >
MATERIAL:

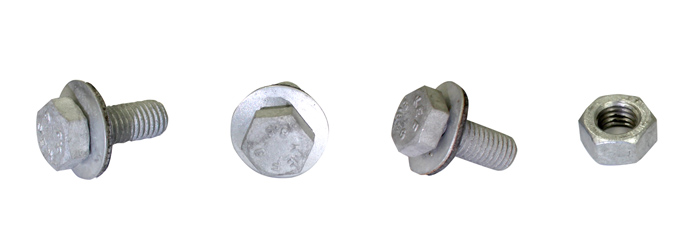

Galvanizada en caliente (M 10: 70 – 85 y M8 50 – 80 micras de zinc)
Resistencia extra y protección extra contra la corrosión
DISEÑO Y CARACTERÍSTICAS:
Calidad: 8.8 y 10.9
Arandela premontada para evitar trabajo en obra
Ficha técnica >
Suministro con doble cordón para asegurar un óptimo sellamiento.
Ficha técnica >
