Silos à fond plat base en béton
Nos silos métalliques à base de béton plate ou conique constituent une solution efficace pour le stockage à long terme de grandes quantités de céréales. Nous disposons d’une large gamme de modèles et d’accessoires, ce qui permet leur application dans divers secteurs tels que les malteries, les usines d’aliments pour animaux, les terminaux portuaires, les moulins, les usines de bioéthanol, les séchoirs, les minoteries, l’industrie du plastique et de la biomasse.
Diamètres
3,00 à 32,08 m
Capacités
de 5 m³ à 25 000 m
Acier garanti
S450 GD avec revêtement Z600g/m² sur le cylindre et S280GD ZM310 g/m² sur le toit.
Calculs structurels dans différentes normes :
ANSI - ASAE EP 433 2033, EUROCODE EN - 1991-4 ou dans toute autre norme requise.
Composants du silo
TOITS//
Flexibilité et résistance maximale
SECTEUR TRAPÉZOÏDAL:
| Matériel | |
|---|---|
|
Acier |
S280GD. Conformément à la norme EN 10346:2015. |
|
Galvanisation |
ZM310 selon EN 10346:2015 |
|
Charge de rupture |
360 N/mm2 |
|
Limite d'élasticité. |
280 N/mm2 |
|
Épaisseur. |
e= 0.8 |
Conception et caractéristiques techniques
Ossature du plafond. Conception spéciale Symaga pour améliorer l’évacuation de l’eau.
Plis longitudinaux pour améliorer la rigidité.
Secteur pré-percé pour les buses d’aération.
Renforcement de l’onde de toit pour augmenter la résistance en cas de besoin.
Données techniques >
STRUCTURE DU TOIT :
| Matériel | |
|---|---|
|
Acier |
S280GD ou S350GD Z600 selon EN 10346:2015
|
|
Galvanisation |
Z600 selon EN 10346:2015 |
|
Charge de rupture |
360 / 420 N/mm2 |
|
Limite d'élasticité |
280 / 350 N/mm2. |
|
Épaisseur |
e= 2 à 3,5 mm |
Conception et caractéristiques techniques
Profil. SIGMA
A partir de Ø 1070-3208 et/ou des charges au plafond supérieures à la norme.
Données techniques >
Collier du toit
| Matériau | |
|---|---|
|
COLLIER DE TOIT |
|
|
Acier |
Galvanisé S275 JR selon EN 10025-2:2020 |
|
Galvanisation |
DG selon EN ISO 1461:2023 |
|
Profilé |
"Z" courbé |
|
Epaisseur |
e= 3mm |
|
FALDON. |
|
|
Acier |
S280 GD galvanisé selon EN 10346:2015 |
|
Galvanisation |
Z600 selon EN 10346:2015 |
|
Épaisseur |
e= 2mm |
|
PORT DE CHARGEMENT |
|
|
Acier |
S275 JR galvanisé selon EN 10025-2:2020 |
|
Galvanisation |
HDG selon EN ISO 1461:2023 |
|
Épaisseur |
e= 3 et 5 mm |
|
COUVERTURE DE LA BOUCHE DE CHARGEMENT |
|
|
Acier |
S280 GD galvanisé selon EN 10346:2015 |
|
Galvanisation |
Z600 selon EN 10346:2015 |
|
Épaisseur |
e= 3 et 5 mm |
Conception et caractéristiques techniques
Collier du toit: Structure circulaire destinée à joindre et à soutenir les poutres et les sections du toit.
Jupe: Secteur circulaire reposant sur le collet du toit et sur lequel est fixée la bouche de chargement.
Embouchure de chargement: Plaque de forme soutenue par la jupe et sur laquelle s’appuie la couverture du toit. Dimensions : 800 mm (silos 4.60 : 16.80) et 1050 mm (silos 17.57 : 19.86).
Couvre- embouchure de chargement: Plaque carrée fixée à la bouche de chargement pour fermer le silo sur lequel sont placés les systèmes de chargement.
Données techniques >
CYLINDRE//
Durabilité et réduction du temps d'assemblage
VIROLES :
| Matériau | |
|---|---|
|
Acier |
S450GD conformément à la norme EN 10346:2015.
|
|
Galvanisation |
600 conformément à la norme EN 10346:2015
|
|
Charge de rupture
|
510 N/mm2. |
|
Limite d'élasticité |
450 N/mm2 |
|
Epaisseur. |
e= 0,8 a 4mm |
Conception et caractéristiques techniques
Ondulation. 76x14mm
Taille utile : 1140 mm
Longueur utile : 2400 mm
Garantit le bon écoulement et la qualité structurelle.
Données techniques >
RENFORTS :
| Matériau | |
|---|---|
|
Acier |
S450GD selon la norme EN 10346:2015 |
|
Galvanisation |
Z600 selon EN 10346:2015 |
|
Charge de rupture. |
510 N/mm2 |
|
Limite d'élasticité |
450 N/mm2 |
|
Epaisseur |
e= 1,5mm à 4mm |
Conception et caractéristiques techniques
Profilés oméga. Conception spéciale pour supporter la charge verticale
Perforations. Tous les 76 mm
Type UPN avec acier S355JR+HAG, pour charges lourdes
Données techniques >

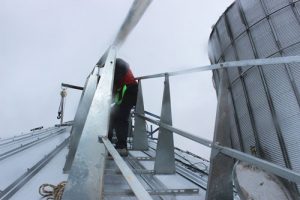

AUTRES COMPOSANTS STANDARD//
Tuyau galvanisé
MATÉRIAU :
Acier E220 selon EN ISO 10219:2016
Galvanisation Z275 selon EN 10346:2015
Epaisseur e=2 mm ou e=4mm
Conception et caractéristiques techniques
Ø= 60mm L= 6000mm
Données techniques >
Pince et support
MATÉRIAU :
Acier : S280GD selon EN 10346:2015
Épaisseur : pince e=2mm, support e=3mm
Données techniques >
MATÉRIAU :
Acier : S280 GD selon EN 10346:2015
Galvanisation Z600 selon EN 10346:2015
Epaisseur e=3 mm
Conception et caractéristiques techniques
Poinçonné dans différentes positions
Angle 40×40
Longueur 1100 mm
Données techniques >
MATÉRIAU :
Acier S 280 GD, selon EN 10346:2015
Galvanisation Z600 selon EN 10346:2015
Conception et caractéristiques techniques:
Ø 400 mm
Le joint à pression assure l’étanchéité de la porte
Données techniques >
MATÉRIAU :
Acier S275JR selon EN 10025-2:2020
Galvanisé HDG selon EN ISO 1461:2023
Conception et caractéristiques techniques:
Accès à l’intérieur du silo.
Deux tailles : 600x700mm et 530x700mm.
Fermeture : 4 vis à pression (2 externes et 2 internes) et mousse.
Données techniques >
MATÉRIAU :
Galvanisé à chaud (M10 : 70 – 85 et M8 50 – 80 microns de zinc) EN ISO 1461:2023
Résistance et protection anticorrosion accrues
Conception et caractéristiques techniques:
Qualité : 8.8 et 10.9
Rondelle en tôle avec joint en néoprène.
Livré. Pré-assemblés pour éviter les travaux sur site
Données techniques >
Fourni avec un double cordon pour assurer une étanchéité optimale
Données techniques >
